煤气闸阀的构造详细介绍
淄博伟恒阀门12月13日讯:煤气闸阀也称煤气闸板阀,它的阀体内有一平板与介质流动方向垂直,平板升起时,阀开启,介质通过。平板落下时,阀即关闭,介质被切断。
1.煤气闸阀的闸板按结构特征分为平行闸板和楔式闸板。
(1)平行闸板两密封面相互平行,它又可分为平行单闸板和平行双闸板。单闸板在受热后易卡在阀座上,主要生产的是明杆平行式双闸板闸阀(如下图所示)。平行闸板闸阀结构简单,但密封性差,适用于压力不超过1MPa,温度不超过200℃的介质。
明杆平行式双闸板闸阀
(2)楔式闸板密封面是倾斜的并形成一个交角,介质湿度越高,所取角度越大。楔式闸板分单闸板、双闸板和弹性闸板三种。
①单闸板比其他楔式闸板结构简单,能靠阀杆压力强制密封,但当介质温度变化时会引起局部压力增大,造成擦伤,但结构零件多,应用较少。
②弹性闸板不仅适用于输水管道,也适用于蒸汽及输油管道。
楔式单闸板和双闸板适用于常温和中温介质,弹性闸板适用于各种温度和压力的介质。
2.闸阀按阀杆的结构形式不同又可分为明杆式和暗杆式。
(1)明杆式能从阀杆的外伸长度判断阀门的开启程度,阀杆不与介质接触,适用于腐蚀介质及室内管道。

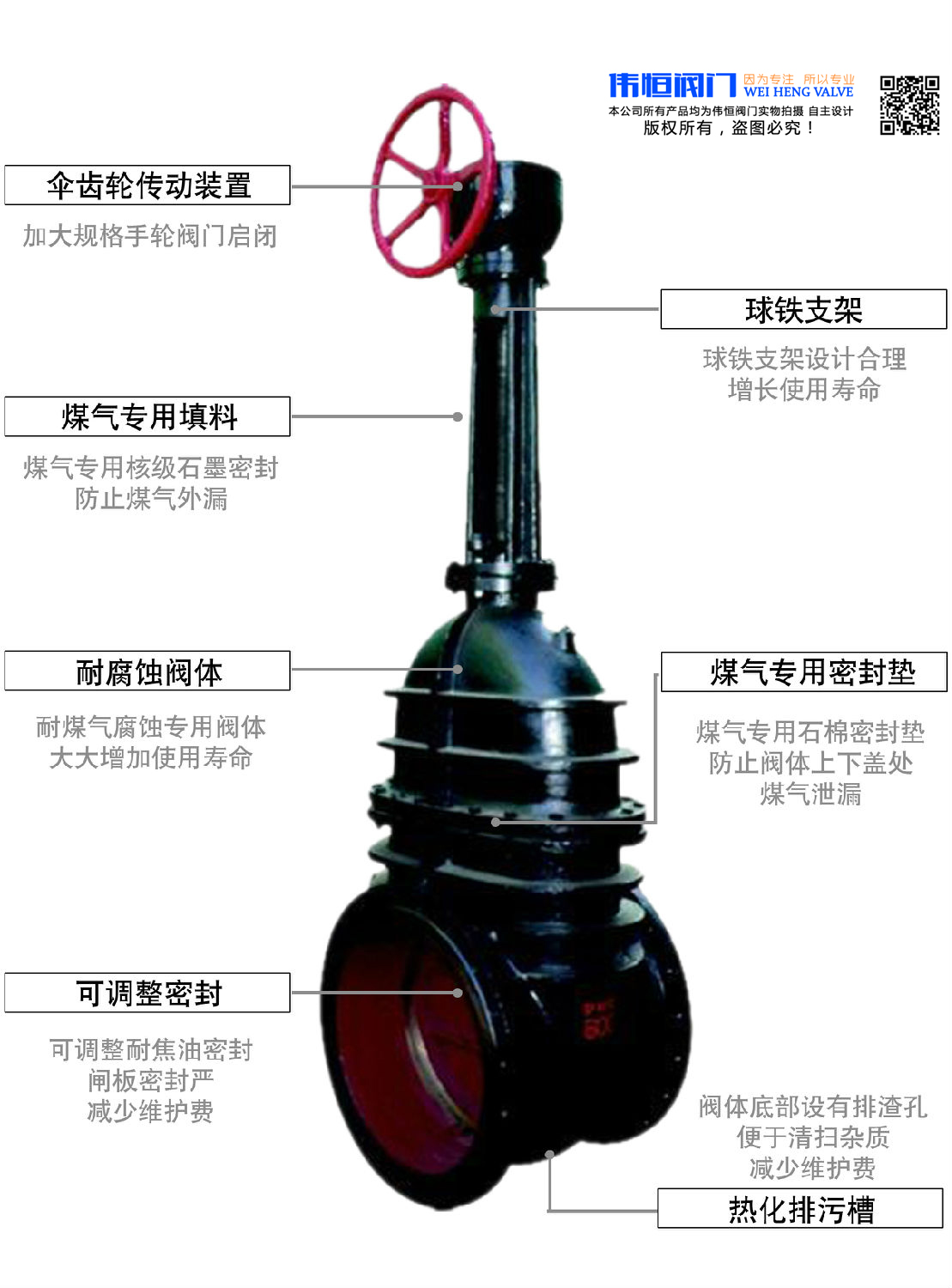

(2)暗杆式(见下图)适用于非腐蚀性介质及安装位置受限制的地方,它的开启程度通过指示器来判断。
闸阀与水封或盲板联合使用时可以成为安全可靠的煤气切断装置,闸阀为铸件,不宜承受管道变形的弯曲应力,应靠近支架安装,考虑到闸阀关闭时的盲板力,尽量设在固定支架附近。阀门与其他管道或设备的连接方式有内螺纹、法兰、焊接等。
闸阀中由于流体是沿直线通过阀门的,所以阻力损失小。闸板升降时所引起的振动也很小,但当存在杂质或异物时,关闭受到阻碍,使应该停气的管段不能完全关闭。
如果您对淄博伟恒阀门有限公司生产研发的煤气闸阀感兴趣,请联系我们的在线客服,或者直接拨打伟恒咨询热线:400-832-1107,欢迎来厂考察(淄博伟恒阀门有限公司整理报道)
