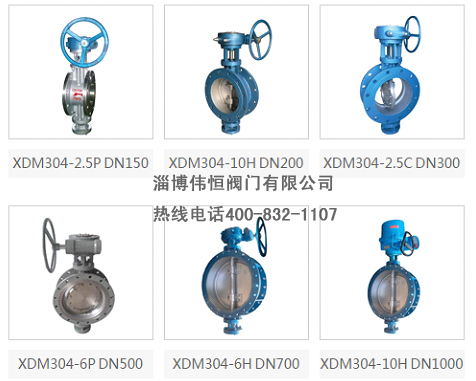

产品型号：XRDM304-2.5H / XRDM304-6H / XDRM304-10H

适合介质：热脏煤气

介质温度：300℃-500℃

产品介绍

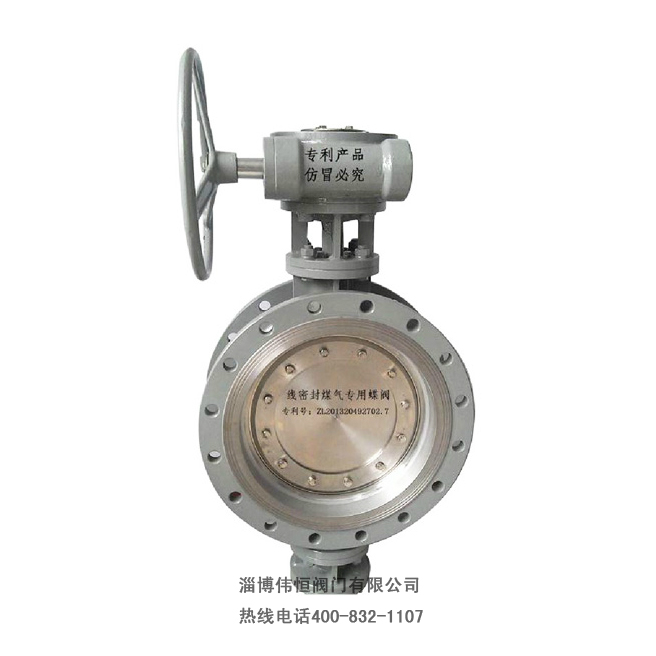

XRDM系列热脏煤气专用蝶阀，是淄博伟恒阀门技术专家在市场调研的基础上，结合客户在使用中使用情况与建议，在原煤气阀门的基础上，创新设计的一款热脏煤气专用蝶阀，XRDM热脏煤气专用蝶阀，专门针对热煤气中的灰尘和焦油，设计选用外置进口轴承，独有的球形线密封除污设计，保证蝶阀开关灵活，密封严密，是煤气站及石灰、耐火材料、电镀行业、铸造业、轧钢行业、玻璃行业及陶瓷制粉行业更新换代产品。

产品分析

工作原理

热脏煤气专用蝶阀通过蜗轮蜗杆等驱动装置驱动阀轴，阀轴带动蝶板转动，达到启闭阀门目的。该系列煤气专用蝶阀由于阀体特殊设计及外置上下进口轴承，不但保证阀门开关灵活，而且拆装维修方便。该系列煤气蝶阀开启时，由于球形线密封面的设计，使得蝶板在极短时间内脱开密封座，从而减少摩擦。关闭时蝶板与阀体密封座形成线密封及独特除污设计，保证100%的密封。带排污槽线密封煤气专用蝶阀可以与手动，电动，气动驱动装置连接实现远距离控制。

性能特点

1.开关灵活，安全可靠

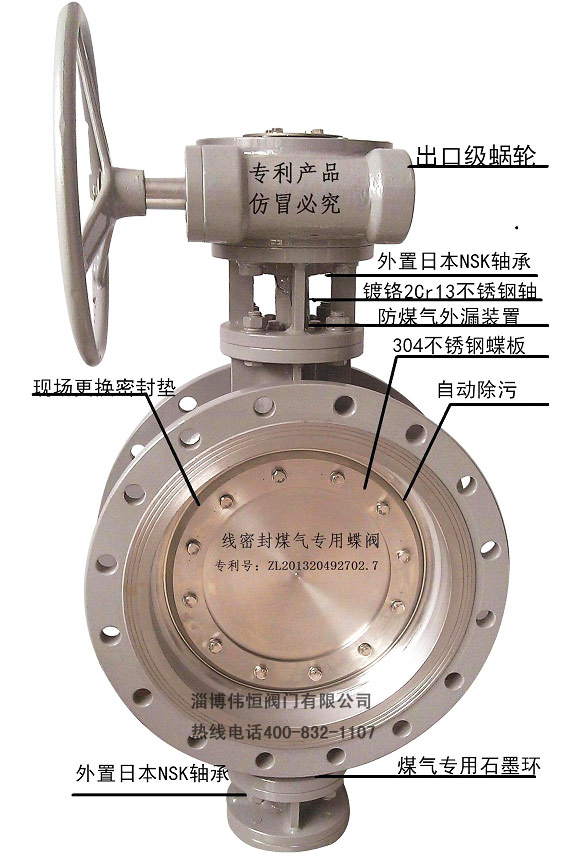

热脏煤气专用蝶阀，选用日本进口NSK轴承，阀体外置优化设计，介质中焦油等杂质与阀轴上下轴承不能直接接触，避免阀轴抱死，开关灵活。球形线密封结构及独特除污设计，保证阀门100%密封，独特阀体设计，保证阀门任何角度开关都没有影响，安全可靠。

2.维修保养容易

热脏煤气专用蝶阀，由于增加除污功能 ，因而维修保养时较容易，维修保养费用低。阀体特殊设计，保证蝶阀出现特殊情况或损坏时，拆装更换方便容易，如无需停产。

3.寿命长

热脏煤气专用蝶阀的正常使用寿命，主要指阀门是否开关灵活，密封严密。而普通煤气蝶阀轴套内置设计，容易造成开关费劲传动装置损坏，焦油等杂质在阀体内堆积造成阀门不能正常开关，无法密封。而选用日本进口NSK轴承及阀体外置优化设计，保证阀门开关灵活，球形线密封结构及独特除污排污设计，现场可调整密封不但最大限度的保证阀门密封严密，而且延长寿命，降低维护费用。

应用范围：主要用于煤气站及石灰、耐火材料、电镀行业、铸造业、轧钢行业、玻璃行业及陶瓷制粉行业等。

热脏煤气专用蝶阀 PK 其他品牌普通煤气蝶阀

独特结构设计PK：

密封性能PK：

工艺严谨安全PK：

精工打造优品PK：

技术参数

一、性能规范

注：公称压力特指蝶阀法兰连接尺寸，其密封试验压力常温工况下（含出厂前密封试验）为0.11MPa

二、主要零件的材质

外形尺寸：

注：01-蜗轮   02-前支座  03-阀体  04-阀轴  05-蝶板   06-后支座   07-定位盖

主要外形尺寸（以PN06法兰为例）XRDM304-6H  DN100-1600  (密封试验压力0.25MPa，连接法兰0.6MPa)

注：法兰连接尺寸可根据客户现场或要求修改

不同的车，加不同的油，热脏煤气，就用热脏煤气专用蝶阀，方便清理维护，开关轻松灵活，降低维护费用。

   购买我们产品用户，他们曾经忧虑

煤气蝶阀在管道工程上属于重要煤气调节或切断阀门，在使用过程中容易出现开关困难，密封不严不但造成很大安全隐患，而且增加维护成本。

我们曾经碰到宝钢股份烟台鲁宝钢管的客户，采购部宋主管，他们公司环形炉技改煤气烟气采购用阀门，但是他们以前环形炉选用的是普通煤气蝶阀一直有一个通病，主要表现在开关困难，密封不严，每6个月都得检修一次，有时更换新蝶阀使用时间也不长，不但生产成本高，而且造成产品质量不稳定，而且前前后后换许多厂家始终没有解决这个问题。

后来鲁宝钢管的宋工通过网络找到我们伟恒阀门，了解到我们是专业做煤气阀门的厂家，经过多次交流，并且对我们线密封煤气专用蝶阀技术及工艺与他们使用蝶阀做了多次比较，，并且咨询我们客户，最终于2013年3月选购伟恒专利产品XDM304线密封煤气专用蝶阀，经过两年使用，发现伟恒线密封煤气专用蝶阀开关灵活，密封严密，不但降低维护费用40%，而且产品质量更稳定。

伟恒16年高品质煤气阀门生产，知道客户最需要什么

现在在企业转型大环境下，很多冶金，煤化工，焦化，煤气余热发电，尾气焚烧等厂家，为了选购到性价比高煤气蝶阀而烦恼，而伟恒阀门告诉您，只要您与伟恒客服联系，将您的烦恼告诉我们，我们会为你提供性价比更高煤气阀门，让你的忧虑全然不见。

如果您对以上煤气阀门感兴趣或有疑问，请致电免费热线：400-832-1107

伟恒16年高品质煤气阀门坚守者——您身边的煤气阀门专家
