F643X系列气动盲板隔断阀是在电动盲板隔断阀的基础上,根据用户的能源条件、环境条件和工况条件的要求,优化设计而推出的一种新型的可以远距离操作和自动控制的隔断设备。
应用范围:适用于工业煤气、化工、冶金、环保等有毒、有害、易燃气体领域的绝对切断。

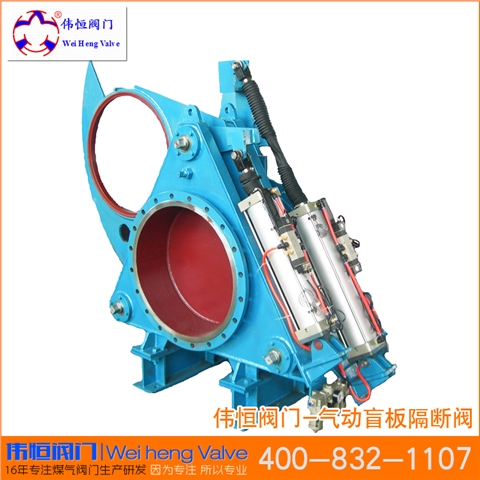

产品介绍:气动盲板隔断阀又名气动扇形眼镜阀,靠气缸来完成阀门启闭,它主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、杠杆、气缸等零件组成并由底座、支撑柱构成一个刚性结构体。
工作原理结构特点:阀门中设有夹紧、松开汽缸和翻板汽缸,夹紧、松开汽缸通过杠杆和丝杆螺旋驱动左、右阀体完成松开、夹紧动作,翻板汽缸驱动闸板完成开关动作。橡胶密封圈镶钳在闸板上,具有耐高温、密封性能好、更换方便、使用寿命长等特点。
正在使用伟恒气动盲板阀部分客户:中石化第十化建,天津华沃建设安装公司,淄博傅山钢铁,

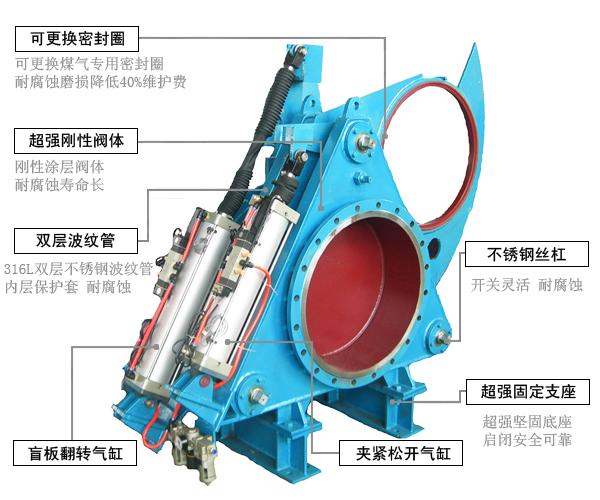

气动盲板阀细节图
一、主要性能
